Procjena potrošnje čelika za skladište peruanskih trapezoidnih čeličnih konstrukcija

Procjena potrošnje čelika za skladište peruanskih trapezoidnih čeličnih konstrukcija



Oblik plana:Trapez

Dužina: 190m

Širina: 80m (uski kraj) / 116m (široki kraj)

Površina zgrade: 18.620㎡

Visina nadstrešnice: 17,4m (visoka radionica)

Vrsta strukture:Truss Structure, neprekidni raspon oko 22m po rasponu, razmak između uvala oko 24m

Standard implementacije:Peruanski lokalni građevinski kodovi + lokalno opterećenje vjetrom, opterećenje snijegom



Na osnovu peruanskih lokalnih građevinskih propisa, zahtjeva projektnog opterećenja i strukturnih karakteristika (veliki raspon, visoka nadstrešnica), preporučene veličine strukturnih presjeka su sljedeće, koristeći peruanski standardni čelični razred Gr.50 (ekvivalentan ASTM A36) za sve komponente, koji ima dobru čvrstoću, duktilnost i pogodan je za industrijske građevinske projekte u Peruu.



Gornji i donji kord rešetke: H- čelik, prilagođen rasponu od 22 m i razmaku između otvora od 24 m.

Veličina preseka: H400×200×8×10 ~ H450×200×10×12

Napomene: Veličina presjeka je na odgovarajući način povećana kako bi rešetke na širokom kraju (116m strana) mogle podnijeti veća horizontalna i vertikalna opterećenja.

Mrežni elementi rešetke: ugaoni čelik i čelik I-presjeka, koji se koriste za povezivanje gornjih i donjih struna i prijenos opterećenja.

Ugaoni čelik: L100×8 ~ L125×10 (za opće članove web-a)

I-presjek čelik: I140×80×5×7 ~ I160×88×6×9 (za ključnu silu -koje nose članove mreže)



Tip presjeka: H- čelični profil, koji odgovara opterećenju rešetke i visini strehe 17,4 m.

Veličina preseka: H450×250×10×12 ~ H500×250×12×14

Napomene: Presjek stupa na širokom kraju je nešto veći kako bi se osigurala stabilnost konstrukcije pod neravnomjernom raspodjelom opterećenja.



Učvršćivanje (gornja i donja tetiva): Okrugli čelik ili ugaoni čelik, koji se koristi za otpor horizontalnim silama (vjetar, potres) i održavanje stabilnosti rešetke.

Okrugli čelik: φ20 ~ φ25

Ugaoni čelik: L80×6 ~ L100×8

Spojne šipke: Čelična cijev ili okrugli čelik, koji se koriste za prijenos horizontalne napetosti između rešetki.

Čelična cijev: φ114×4 ~ φ140×5

Okrugli čelik: φ22 ~ φ28



Ograde (krov): C{0}}čelik ili Z-čelik, prilagođen krovnom opterećenju i rasponu.

Veličina preseka: C200×70×20×3.0 ~ C250×75×20×3.5

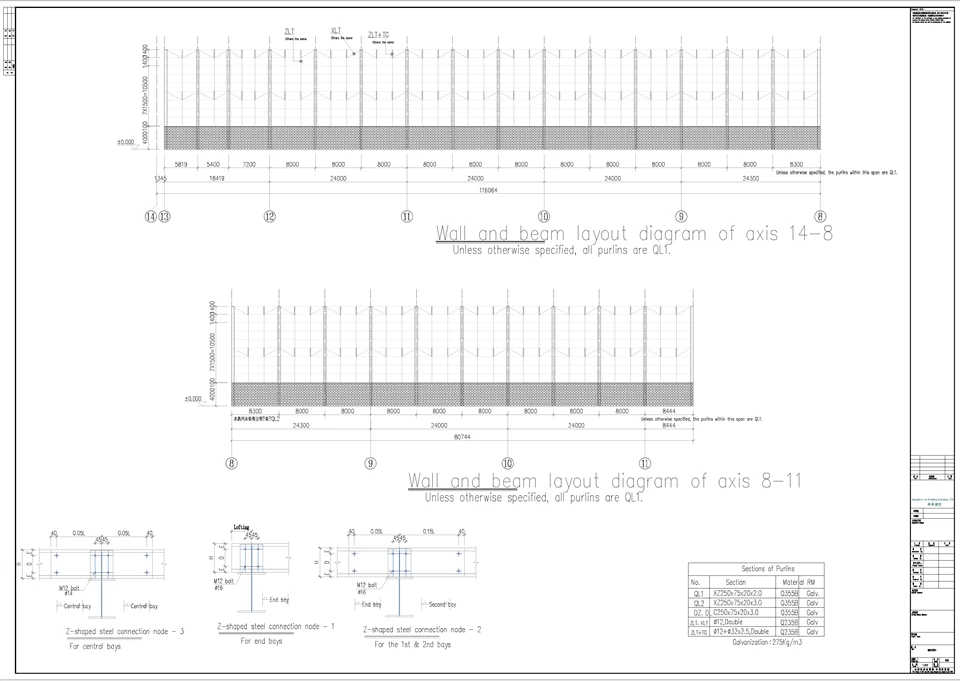

Zidne grede: čelik C-presjeka, koji odgovara opterećenju i visini zida.

Veličina preseka: C180×70×20×2.5 ~ C220×70×20×3.0



Vijci visoke{0}}vrste: stepen 10.9, koji odgovaraju veličini presjeka rešetki, stubova i podupirača, sa vrućim-pocinčavanjem protiv -korozije.

Samo{0}}šrafovi i zakovice: nerđajući čelik 304, koji se koristi za spajanje greda, zidnih greda i krovnih/zidnih panela.



Detaljna statistika materijala zasnovana je na ukupnoj površini zgrade od 18.620 ㎡, preporučenim veličinama sekcija i iskustvenoj vrijednosti od 38 kg/㎡. Specifična raščlamba svake komponente je kako slijedi (za citate i referencu za pripremu materijala):

Component Type	Indeks potrošnje čelika (kg/㎡)	Ukupna potrošnja čelika (tone)	Proporcija	Napomene
Glavni nosači (gornji akord, donji akord, web članovi)	18 ~ 22	372.4	52.6%	Na osnovu prosječnog indeksa od 20 kg/㎡, glavne komponente koje nose silu{1}}
Steel Columns	8 ~ 10	167.6	23.7%	Na osnovu prosječnog indeksa od 9 kg/㎡, što odgovara visini strehe od 17,4 m
Učvršćivanje i spone	3 ~ 4	65.2	9.2%	Zasnovano na prosječnom indeksu od 3,5 kg/㎡, osiguravajući strukturnu stabilnost
Grede i zidne grede	5 ~ 6	102.4	14.5%	Na osnovu prosječnog indeksa od 5,5 kg/㎡, uključujući krovni i zidni skelet
Pričvršćivači i pribor	0.5 ~ 1	9.3	1.3%	Uključujući-zavrtnje velike čvrstoće, samo-šrafove, itd.
Ukupno	38	716.9	100%	Blago odstupanje od ukupne procjene (±1,3%) zbog zaokruživanja





Vrsta strukture:Radionica portalnog okvira/trusssa velikim rasponom i visokom strehom, što zahtijeva veću potrošnju čelika od običnih radionica.

Regionalni uvjeti: Opterećenje vjetrom i snijegom u obalnim i visoravnim područjima Perua općenito nije veliko, a nema ekstremne hladnoće, tako da nije potrebna dodatna potrošnja čelika za otpornost na hladnoću.

Iskustvena vrijednost (Nosilice + Čelični stupovi + Nosači + Ograde + Krovni i Zidni skelet):

Obična niska radionica: 25 ~ 30 kg/㎡

Pogon velikog raspona{0}}sa visinom nadstrešnice iznad 15m:35 ~ 45 kg/㎡

Ovaj projekat usvajasrednja{0}}gornja vrijednost od 38 kg/㎡za procjenu, s obzirom na trapezoidni raspored i neravnomjernu raspodjelu opterećenja.





Ukupna potrošnja čelika=Površina objekta × Indeks potrošnje čelika ÷ 1000

18620 ㎡ × 38 kg/㎡ ÷ 1000 ≈707,6 tona

Preporučena ponuda/opseg pripreme materijala: 650 ~ 840 tona

Ekonomičan dizajn: About650 tona(optimizovana veličina preseka, pogodna za opšte uslove opterećenja)

Sigurno/teško opterećenje/visoki standardni dizajn: o840 tona(konzervativan dizajn, pogodan za velika opterećenja ili stroge zahtjeve koda)





Lokalno opterećenje vjetrom, opterećenje snijegom i seizmički koeficijent: Različiti regioni u Peruu (obalni naspram visoravni) imaju različite parametre opterećenja, što će direktno uticati na veličinu sekcije komponenti.

Bilo da ih imadizalice, viseći tereti i krovni tereti pod naponom: Dodavanje dizalica ili drugih teških tereta značajno će povećati potrošnju čelika.

Bilo da se krov/zid usvojiteške-ploče i debljine termoizolacionog pamuka: Teška{0}}ploče će povećati opterećenje krova, a deblji termoizolacioni pamuk će uticati na ukupnu raspodjelu opterećenja.

Tip rešetke:Čelična rešetka za cijevi / H- čelična rešetka / ugaona čelična rešetka: Različiti tipovi rešetki imaju različitu potrošnju čelika, a cijevna rešetka općenito ima veću potrošnju čelika od kutne čelične rešetke.

Nivoi otpornosti na vatru i koroziju i peruanske lokalne klase čelika (kao što je Gr.50): Viši nivoi otpornosti na vatru i koroziju će povećati troškove i potrošnju čelika, a različite vrste čelika će uticati na odabir veličine preseka.

Ako možete dati sljedeće informacije:

Konkretna lokacija (koji grad u Peruu/obala ili visoravan)

Bilo da postoje dizalice i krovni teret

Mogu dati precizniji domet i raščlanjivanje (glavna konstrukcija/ogradice/učvršćenje) u skladu saPeruanski kodovi.
