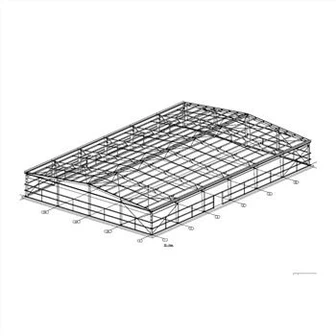

L100m*W20m*H8m skladište čeličnih konstrukcija za područja utovara sa jakim vjetrom





Parametri projekta: Površina zgrade: 2000㎡

Visina nadstrešnice: 8m

Pritisak vjetra: 250km/h

Seizmička otpornost: stepen 8

Prilagodljive regije: Filipini, New Credonia, Tonga, Djevičanska ostrva, Reunion Island...





Za predloženi projekat radionice sa čeličnim okvirom (Š20m x L100m x V8m, izuzetno velika brzina vjetra, visoko seizmičko utvrđenje, bez opterećenja snijegom), ovo je tipičan scenarij dizajna koji karakterizira "visok pritisak vjetra, visoka seizmička otpornost i nisko opterećenje krova."

Zbog specifičnih uslova opterećenja vjetrom (250km/h, što je ekvivalent Typhoon Level 14), ovo će biti kontrolno opterećenje za cijeli projekt konstrukcije. Obično se potrošnja čelika u lakoj radionici kontrolira usisom vjetra radi stabilnosti. Međutim, u ovom slučaju, ogroman pritisak vjetra i seizmičke sile će dominirati presjekom čeličnih greda i čeličnih stupova.

Ispod je najekonomičnija, najekonomičnija i najsigurnija shema konstrukcijskog dizajna koju predlažemo, zajedno s procjenom potrošnje čelika.





Da bi se nosili sa seizmičkim utvrđenjem od 8 stepeni i brzinom vjetra od 250 km/h, a s obzirom da visina od 8 metara ne zahtijeva kranske grede, shema bi se trebala fokusirati na "jake stupove, slabe grede" i "krute veze".



1. Glavni strukturni sistem (jezgro bočne sile)

Vrsta okvira:Prilagođeni čelični okvir H-presjeka.

razlog:Iako je opterećenje vjetrom veliko i zahtijeva deblje mreže, konusni dio može efikasno iskoristiti snagu materijala. Povećava visinu presjeka na spojevima greda-stupova (gdje je sila najveća) i smanjuje je na sredini-raspona, čineći ga čeličnim-efikasnijim od konstantnog presjeka.

Vrsta veze:Čvrsta veza (momentna veza) između greda i stubova.

razlog:Seizmička fortifikacija od 8 stepeni zahtijeva da struktura ima dobar kapacitet i integritet disipacije energije. Kruti spojevi efikasno se odupiru momentima savijanja izazvanim zemljotresima, smanjuju bočni pomak i sigurniji su od spojeva sa klinovima (šeme ljuljajućih stubova). Oni također rezultiraju manjom deformacijom pod visokim pritiskom vjetra.

Vrsta baze stupca:Čvrsta baza stubova.

razlog:Da bi se oduprla ogromnom momentu prevrtanja (od vjetra i potresa), baza stupa mora biti čvrsto povezana s temeljem kako bi se prenijeli momenti savijanja.

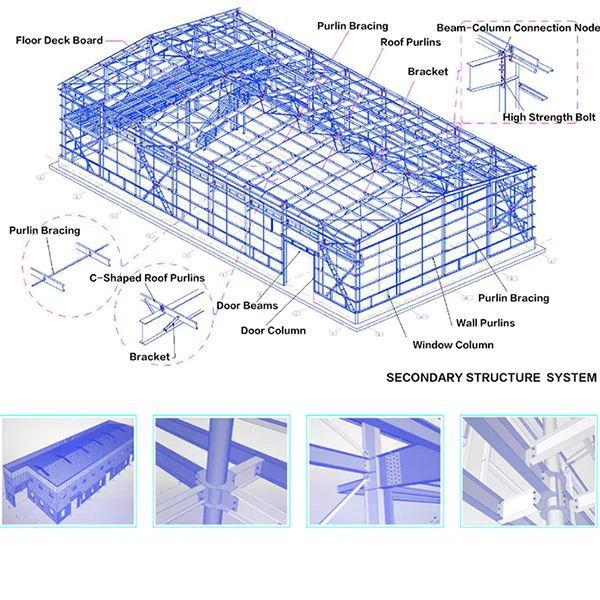

2. Sekundarna struktura i sistem učvršćenja (ključ stabilnosti)

krovne grede:Čelični okviri kontinuiranog Z{0}}presjeka (sa zateznim šipkama).

razlog:Brzina vjetra od 250km/h stvara ogroman usis vjetra (podizanje krova). Kontinuirani čelik Z-presjeka ima razumniju raspodjelu sile od čelika C-presjeka i mora biti opremljen dvoslojnim -zateznim šipkama ili podupiračima kako bi se osigurala stabilnost kompresijske prirubnice.

Zidne pregrade:C- Čelični pojasevi (sa dijagonalnim zateznim šipkama).

razlog:Zidovi uglavnom podnose pritisak vjetra i usis. C-čelik presjeka je dovoljan. Međutim, ispod brzine vjetra od 250 km/h potrebno je zgusnuti razmak zidnih pojaseva (preporučeno @1,0 m - 1.2 m), a dijagonalne zatezne šipke moraju biti postavljene kako bi se oduprle horizontalnim silama.

Sistem učvršćenja:

Horizontalno učvršćivanje krova:Ugradite poprečne horizontalne nosače u zabate i sredinu kako biste formirali stabilnu horizontalnu rešetku, prenoseći sile vjetra na među-konstrukcije stupova.

Među{0}}ugrađivanje kolona:Ugradite u zabatne zidove i sredinu. Mora koristiti čelično ukrućenje (ne samo okrugli čelik) kako bi ispunilo zahtjeve duktilnosti seizmičkog utvrđenja od 8 stupnjeva.



3. Struktura kućišta

Krovna obloga:Prilagođeni čelični panel od valovite boje tipa 900 ili 750.

razlog:Pod brzinom vjetra od 250 km/h, obični tipovi ploča{1}}fiksiranih na vijke lako se skidaju. Moraju se koristiti skriveni-paneli za zaključavanje, oslanjajući se na mehaničko spajanje kako bi se paneli zaključali na mjestu. Ovo nudi najjači otpor vjetra.

Zidne obloge:Prilagođeni čelični paneli u boji tipa 900 ili 750.

razlog:Paneli sa višim vrhovima talasa imaju veću krutost i pogodni su za područja visokog pritiska vetra.





Ovo je kritičan pokazatelj. Zbog potrebnog ekstremno velikog opterećenja vjetrom (250km/h) i nultog opterećenja snijegom, to će rezultirati mnogo većim presjecima greda i stubova od običnih radionica, dok će sekundarne komponente kao što su grede imati manje naprezanje.



1. Osnova procjene

Konverzija opterećenja vjetrom:Brzina vjetra od 250km/h pretvara se u izuzetno visoku vrijednost pritiska vjetra (daleko iznad konvencionalnih 0,35-0,55kN/m²). To zahtijeva da mreže greda i stupova ne budu pretanke, a profili dovoljno visoki.

Seizmička otpornost od 8 stepeni:Zahtijeva ojačani dizajn spoja, što rezultira debljim i većim spojnim pločama.

Bez opterećenja snijegom:Ovo je jedini faktor smanjenja težine, što znači da je krovno opterećenje malo, a zahtjevi stabilnosti za kompresijsku prirubnicu greda su niži.



2. Procijenjena potrošnja čelika po komponenti



Strukturna komponenta	Procijenjeni indeks (kg/㎡)	Opis
Glavni okvir (grede + stubovi)	20 - 25 kg/㎡	Iako visina strehe od 8m nije visoka, zbog jakog vjetra potrebno je podebljati završne dijelove stuba i grede (npr. debljina mreže se povećati sa 4mm na 6-8mm).
Kranske grede/krave noge	0 kg/㎡	Tipično, nije potrebna dizalica na visini od 8 m, tako da je ova stavka 0.
Krovni okviri + zatezne šipke	7 - 9 kg/㎡	Zbog velikog usisavanja vjetra, potrebno je povećati specifikacije greda (npr. C200 ili Z200) i povećati gustinu zateznih šipki.
Zidne pregrade + zatezne šipke	4 - 5 kg/㎡	Visok pritisak vjetra zahtijeva gušće razmake i debljinu zida.
Sistem učvršćenja (među{0}}stub + krov)	3 - 4 kg/㎡	Zahtjevi za seizmiku od 8 stupnjeva zahtijevaju čvrst sistem učvršćenja.
Ostalo (oluci, nadstrešnice, itd.)	2 - 3 kg/㎡	Uključuje priključne ploče, vijke i gubitak materijala.
Ukupna potrošnja čelika	36 - 46 kg/㎡	Ključni referentni raspon



3. Izračun ukupne potrošnje čelika

Projektovana površina radionice: 20m×100m=2000㎡

Konzervativna ukupna potrošnja čelika:2000㎡×45kg/㎡=90,000kg.

Napomena:Ako je proračun opterećenja vjetrom izuzetno strog, može premašiti 48~50 kg/㎡, što rezultira ukupnom težinom od oko 100 tona.





Za ovaj poseban projekat "jaki vjetar, jaka seizmičnost", kako bi se osigurala racionalnost šeme, CBC predlaže da se fokusirate na sljedeće tačke tokom projektovanja i izgradnje:

Dizajn temelja je najvažniji:

Pri brzini vjetra od 250km/h stvara se ogromna sila podizanja (podizanje krova) i sila guranja (rušenje zgrade). Vaši izolirani temelji moraju biti izgrađeni vrlo veliki, ili biste trebali razmisliti o temeljima od šipova. Nadalje, anker vijci moraju biti dovoljno debeli, dovoljno dugi i duboko usidreni.

Detalji povezivanja panela:

Ispod brzine vjetra od 250 km/h, "detalji određuju život i smrt". Na krovnim panelima se moraju koristiti zadebljane obujmice od aluminijumske legure (T- obujmice), a spojni vijci između obujmica i greda moraju biti zgusnuti. Strogo je zabranjeno korištenje navojnih-krovni panela u rubnim područjima.

Korištenje "bez snježnog opterećenja":

Iako ne postoji opterećenje snijegom, pri izračunavanju krovnog živog opterećenja ono ne može biti niže od minimalne vrijednosti određene šifrom (obično 0,5kN/m²). Međutim, možete iskoristiti ovu točku da malo opustite dizajn bočne potpore za kompresionu prirubnicu greda, što može pomoći u uštedi malo potrošnje čelika.



sažetak:Za ovakvu vrstu skladišnog projekta, najrazumnija šema je prilagođeni čelični čvrsti okvir H-presjeka + krovni paneli sa kopčom-. Procijenjena razumna potrošnja čelika je između36-46 kg/㎡. Obavezno zamolite profesionalnog građevinskog inženjera da detaljno pregleda opterećenje vjetrom, jer je 250 km/h ekstremno stanje koje može zahtijevati posebne izvještaje o ispitivanju vjetra za podršku.





Bilješke: Dole navedene težine su teoretske neto težine. A3–5%dodatak za otpad treba dodati tokom nabavke.

1. Sistem primarne konstrukcije (glavni nosivi okvir-)

Komponente jezgre otporne na vjetra i seizmička opterećenja. Materijal:Q355B.

br.	Komponenta	Specifikacija	Materijal	Količina	Težina jedinice (kg)	Ukupna težina (kg)	Napomene
1	Kolone	H450-500x250x8x12	Q355B	40 kom	~610	24,400	H- grede zavarene promjenjive dubine
2	Rafters	H400-500x200x6-8x10-12	Q355B	36 kom	~680	24,480	2 komada po okviru, ukupno 17 kadrova
3	Column Braces	H200x200x8x12	Q235B	16 kom	~310	4,960	Instaliran na oba kraja i na sredini{0}}odjeljka
4	Struts	Φ159x6	Q235B	20 kom	~30	600	Kontinuirano na sljemenu i strehi

Međuzbroj – primarna struktura: pribl.54,44 tona



2. Sistem sekundarne konstrukcije (okvir za podupiranje obloge)

Komponente prvenstveno otporne na podizanje vjetra. Materijal:Q235B pocinčani čelik(Prevlaka cinka veća ili jednaka 275 g/m²).

br.	Komponenta	Specifikacija	Materijal	Dužina (po kom)	Količina	Ukupna težina (kg)	Napomene
1	Roof Purlins	Z250x75x20x2.5	Galvanized	6.0m	374 kom	19,100	Razmak @1,2m, uključuje preklapanja
2	Wall Girts	C200x70x20x2.5	Galvanized	6.0m	334 kom	12,485	Razmak od 1,5m, zidovi sa duplim nagibom
3	Šipke za učvršćenje / Šipke za učvršćivanje	Φ12 / Φ50x3	Q235	-	-	3,200	Dvosmjerne -krovne spone sa podupiračima
4	Proteza za koljena	L50x5	Q235	1.0m	200 kom	800	Povezuje gredu-na- spojeve stubova

Međuzbroj – Sekundarna struktura: pribl.35.585 tona



3. Sistem oblaganja (čelični lim-obložen u boji)

Standardni jednoslojni -profilirani čelični limovi se koriste prema zahtjevu za "pojedinačne panele -obložene bojama".

br.	Komponenta	Specifikacija	Debljina	Područje (㎡)	Težina (kg)	Napomene
1	Krovni listovi	YX35-125-750	0.5mm	2100	1,050	Efektivna širina: 0,75m, uključuje otpad
2	Wall Sheets	HV-760 (visoka rebra)	0.5mm	1600	800	Visina: 8m, ne uključuje vrata/prozore
3	Rubne obloge i opšivke	Custom savijeni dijelovi	0.5mm	-	200	Za sljemena, nadstrešnice i zidne uglove

Međuzbroj – Sistem oblaganja: pribl.2,05 tona



4. Pričvršćivači i konektori

Regije{0}}područja jakih vjetrova zahtijevaju dovoljno i pouzdane veze.

br.	Materijal	Specifikacija	Jedinica	Količina	Napomene
1	Vijci{0}}visoke čvrstoće	10.9 Grade M22	Set	500	Za veze -stupova
2	Obični vijci	4.8 Razred M16	Set	1000	Za proteze i podupirače
3	{0}}Vijci za samobušenje	Φ5.5x13	Pc	5000	Za pričvršćivanje listova u boji (gusti razmaci)
4	Anchor Bolts	M30	Set	72	Priključci krute baze



5. Zaštita od korozije i vatrootpornost

br.	Materijal	Specifikacija	Kaputi	Područje (㎡)	Napomene
1	Epoksidni cink{0}}bogat prajmer	-	2 sloja	2500	Debljina suvog filma Veća ili jednaka 70 μm
2	Poliuretanski završni premaz	-	2 sloja	2500	Boja po želji vlasnika



6. Tabela sažetka materijala

Kategorija	Ukupna težina (kg)	Ukupna težina (tona)	Napomene
Primarna struktura	54,440	54.44	Stubovi, rogovi, podupirači
Sekundarna struktura	35,585	35.585	Podvozje, okovi, poluge
Oblaganje	2,050	2.05	Listovi i ukrasi
Međuzbroj (neto težina)	92,075	92.075	Teoretska neto težina
Dodatak za otpad (5%)	4,604	4.6	Za transport i gubitak rezanja
Ukupna količina nabavke	96,679	96.679	Približno . 97 tona

Napomena: Svi podaci su samo za referencu. Konačne količine podliježu odobrenim građevinskim crtežima.
