A1: Okvir dizajna jezgre i tehnički parametri

Projekat je mješoviti{0}}kompleks koji integrira komercijalne zgrade i skladišta, koji se nalazi u Manili, Filipini. Ukupna dužina je 106 m, širina (smjer raspona) je 42 m, sa međustubovima raspoređenim duž smjera raspona za podnošenje vertikalnih i horizontalnih opterećenja. Kompleks je podijeljen u dvije funkcionalne zone: zapadnu komercijalnu i istočnu magacinsku zonu, sa dvostrukim-kosim krovom za cijelu zgradu. Dizajn je u skladu s filipinskim lokalnim građevinskim propisima (PBC 2015) i prilagođava se tropskoj monsunskoj klimi Manile (visoka temperatura, visoka vlažnost, sklona tajfunima-) ​​i geološkim uvjetima. Ključni detalji dizajna su sljedeći:

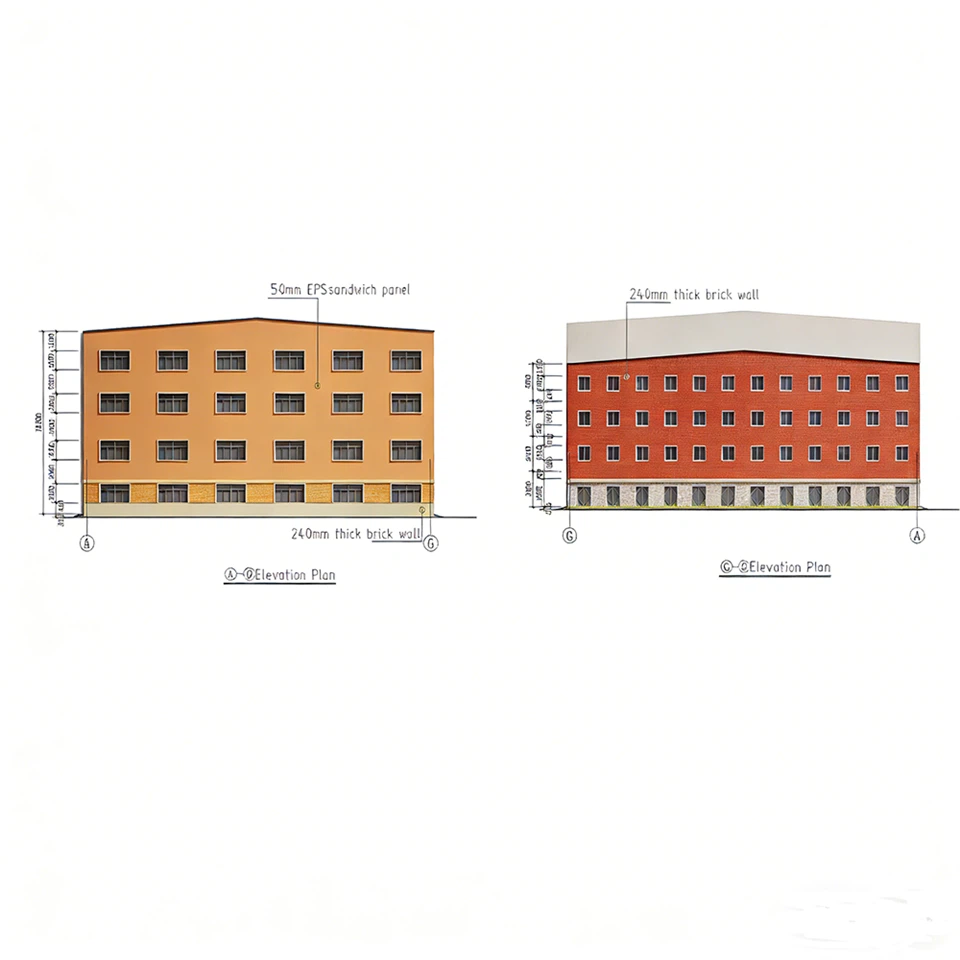

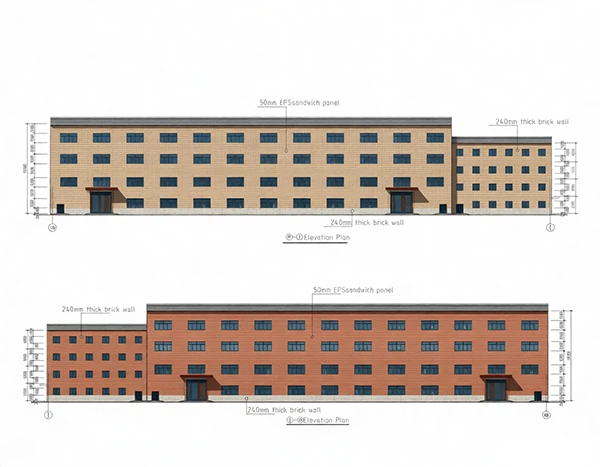

1.1 Izgled funkcionalne zone

Zapadno komercijalno područje: Dužina 21m, širina 42m, 4 sprata sa svakim spratom visine 3,7m (ukupna visina 14,8m). Podijeljen na 3 nezavisna polja, sa po jednim stepeništem na sjevernoj i južnoj strani za vertikalnu cirkulaciju. Usvojeni su betonski zidovi (isporučuju se lokalno na Filipinima), a između svake čelične kolone postavljen je stakleni prozor širine 2,6 m × 2,0 m za rasvjetu i ventilaciju.

Eastern Warehouse Area: Dužina 85m, širina 42m, 2 sprata sa svakim spratom visine 9,5m (ukupna visina 19,0m). Razmak između raspona je 7,08 m (85 m ÷ 12 raspona), formirajući ukupno 12 polja. Četiri prilagođena čelična stepeništa (CBC snabdevanje) su raspoređena na četiri ugla za pristup osoblju, a jedan teretni lift od 5 tona (CBC snabdevanje) je konfigurisan za transport robe. Vanjski zidovi i krov imaju 50 mm EPS sendvič panele za kućište i izolaciju.



1.2 Strukturni sistem

Usvojiti ačelični okvir-sistem betonskih kompozitnih konstrukcijaza balansiranje stabilnosti konstrukcije, efikasnosti izgradnje i kontrole troškova:

Glavna konstrukcija: Čelični okvir kao nosivo-jezgro, sa čeličnim stubovima i gredama u obliku H{1}}. Srednji stupovi su raspoređeni duž smjera raspona od 42 m kako bi se smanjilo naprezanje raspona, osiguravajući strukturnu sigurnost pod tajfunskim i seizmičkim opterećenjima.

Sistem ograde: Površina skladišta - 50mm EPS sendvič paneli (zidovi i krov); Poslovni prostor - lokalni betonski zidovi + CBC-opremljeni stakleni prozori; Krov cijelog objekta - 50mm EPS sendvič paneli (dvostruki-nagib, nagib 1:10 za odvodnju kišnice).

Podni sistem: 1 mm pocinčani čelični podovi kao osnova, sa-izlivenim na licu mjesta-na-betonskim podom kako bi se formirala kompozitna podna ploča, povećavajući kapacitet{4}}nosivosti i krutost.



1.3 Vertikalna cirkulacija i prateći objekti

Stepeništa: Poslovni prostor - 2 kompleti armirano-betonskih stepeništa (lokalne konstrukcije, po jedno na sjevernoj i južnoj strani); Skladišni prostor - 4 setovi CBC čeličnih stepenica po mjeri (anti-obrađeni protiv korozije, prilagođavaju se vlažnom okruženju, po jedno na svakom uglu).

Teretni lift: 1 set 5-tonskog CBC teretnog lifta po narudžbi, sa veličinom automobila 3m×2,5m, koji odgovara potrebama skladišta za transport robe.

Prozori: 2.6m×2.0m stakleni prozori između svake čelične kolone (kaljeno šuplje staklo,-otporno na vjetar stepen veći od ili jednak 12, prilagođavanje klimi tajfuna Manile), sve isporučuje CBC.



A2: Analiza nosivosti, stabilnosti i prilagođavanja okolišu

Proračun konstrukcije je zasnovan na filipinskom građevinskom zakonu (PBC 2015), u kombinaciji s klimatskim uvjetima Manile (opterećenje vjetrom od tajfuna, visoka vlažnost) i seizmičkim intenzitetom (seizmički intenzitet od 7 stupnjeva, seizmički projektna kategorija D). Profesionalni softver za projektovanje konstrukcija SAP2000 koristi se za modeliranje i analizu, osiguravajući da svi pokazatelji ispunjavaju ili premašuju standardne zahtjeve.



2.1 Materijalne performanse osnovnih komponenti

Komponenta	Specifikacija materijala	Mehaničke performanse	Prednost prilagodljivosti
Čelični stupovi/grede	Q355B H{1}} čelik	Granica tečenja veća ili jednaka 355MPa, zatezna čvrstoća 470-630MPa	Visoka čvrstoća, dobra duktilnost, pogodna za otpornost na tajfune i seizmiku
Podovi od pocinkovanog čelika	1mm debljine, AZ150 pocinčano	Debljina sloja cinka veća ili jednaka 150 g/㎡, vlačna čvrstoća veća ili jednaka 345 MPa	Anti-korozivna, lagana, kompatibilna sa livenim-betonom{2}}
EPS sendvič paneli	50mm debljine, vanjski čelični lim 0,4mm (AZ100 pocinčan)	Toplotna provodljivost 0,038W/(m·K), stepen otpornosti na vatru B1	Toplotna izolacija, zvučna izolacija, brza montaža
Stakleni prozori	Kaljeno šuplje staklo (6+12A+6mm)	Otpornost na pritisak na vetar stepen 9, stepen otpornosti na udar 2	Otporan na tajfun-, visoka transparentnost, toplotna izolacija



2.2 Proračun opterećenja i provjera nosivosti

Vrsta opterećenja	Dizajnirana vrijednost (komercijalna površina/skladište)	Bearing Component	Rezultat izračuna	Procjena sigurnosti (PBC 2015)
Mrtvo opterećenje	3,5kN/㎡ / 4,0kN/㎡ (uključujući strukturu, kućište, pod)	H-čelične grede + kompozitna podna ploča	Maksimalni moment savijanja 148kN·m, nosivost 215kN·m	Faktor sigurnosti 1,44 > 1,2, ispunjava zahtjeve
Live Load	3,0kN/㎡ (komercijalno) / 5,0kN/㎡ (skladište)	Čelični stupovi + kompozitna podna ploča	Kombinovani napon 202MPa, dozvoljeni napon 235MPa	Faktor sigurnosti 1,21 > 1,15, ispunjava zahtjeve
Opterećenje vjetrom	4,5kN/㎡ (intenzitet tajfuna u Manili, vjetar 12 stupnjeva)	Čelični okvir + vjetar + stakleni prozori	Bočni pomak 17,8 mm, omjer pomaka 1/2359	Manje od granice 1/1500, ispunjava zahtjeve otpornosti na tajfune
Seizmičko opterećenje	Seizmički intenzitet od 7 stepeni, ubrzanje tla 0,15g	Cjelokupni čelični okvir + betonski posmičući zidovi	Period prirodnih vibracija 0,85 s, ekvivalentni omjer prigušenja 5%	Koeficijent seizmičkog odziva 0,12 < 0,15, zadovoljava seizmičke zahtjeve
Opterećenje teretnog lifta	5 tona (statičko opterećenje + dinamičko opterećenje, ukupno 75kN)	Specijalni nosač čelične grede + temelj	Nosivost 110kN, slijeganje manje ili jednako 2mm	Faktor sigurnosti 1,47 > 1,3, ispunjava zahtjeve



2.3 Analiza prilagodljivosti okoliša

Otpor na tajfun: Čelični okvir je opremljen bočnim podupiračima u uzdužnom i poprečnom smjeru, a stakleni prozori imaju kaljeno šuplje staklo otporno na tajfun-. Dizajn krova s ​​dva nagiba-smanjuje pritisak vjetra, a EPS sendvič paneli su pričvršćeni anti-vijcima za zaštitu od vjetra kako bi se spriječilo pomjeranje pod jakim vjetrom.

Antikorozija: Sve čelične komponente imaju vruće-pocinčavanje (AZ150) + boju protiv korozije, a podovi od pocinčanog čelika imaju jaku otpornost na vlagu, prilagođavajući se okruženju visoke-vlažnosti i slanog-prilaza u Manili (blizina obale).

Toplotna izolacija: 50mm EPS sendvič paneli imaju odlične performanse toplotne izolacije, smanjujući fluktuacije unutrašnje temperature (unutrašnja temperatura 24-28 stepeni ljeti) i ispunjavaju standarde za uštedu energije na Filipinima.



A3: Inventar materijala (CBC opskrba + lokalna opskrba)

Napomena: Betonski zidovi u komercijalnom području se lokalno isporučuju na Filipinima; ostale osnovne komponente isporučuje CBC kako bi se osigurao kvalitet i kompatibilnost.

serijski br.	Naziv materijala	Specifikacija	Izvor napajanja	Potrošnja	Aplikacija
1	Q355B H-Čelik (stupovi/grede)	Kolone: ​​H400×400×13×21; Grede: H350×175×7×11	CBC	485 tona	Glavna nosiva{0}}konstrukcija (komercijalni + magacinski prostor) Zidna i krovna greda
2	Podovi od pocinkovanog čelika	1mm debljine, AZ150 pocinkovano, visina talasa 75mm	CBC	4452㎡	Podnožje (poslovni 4 kata + magacin 2 kata)
3	50mm EPS sendvič paneli	Spoljni čelični lim 0,4mm (AZ100), stepen požara B1	CBC	6860㎡	Zidovi skladišta (2280㎡) + cijeli krov (1580㎡)
4	Prozori od kaljenog šupljeg stakla	2,6m×2,0m, 6+12A+6mm,-otpornost na vjetar stepen 9	CBC	72 seta	Između čeličnih stubova (komercijalni + magacinski prostor)
5	Čelična stepeništa po meri	CBC prilagođeni, antikorozivni, nosivost 2,5kN/㎡	CBC	6 setova	Skladište sa četiri ugla (pristup osoblja)
6	Teretni lift od 5 tona	CBC custom, veličina automobila 3m×2,5m, visina dizanja 9,5m	CBC	1 set	Skladišni transport robe
7	Čelični priključci i fitinzi	Vijci velike čvrstoće (M24), šrafovi protiv vjetra, zaptivač	CBC	12,8 tona	Konstrukcijski spoj, pričvršćivanje panela, vodootporno zaptivanje
8	Vetrobrani i sekundarne grede	Ugaoni čelik L100×10, kanal čelik C160×65×8	CBC	28,5 tona	Pojačanje bočne stabilnosti, krovne grede
9	Betonski zidovi	C30 armirani beton, debljine 200 mm	lokalno (Filipini)	1764㎡	Ograđeni prostor komercijalnog prostora i pomični zidovi
10	11 Izliven-u-mjesto Beton C35 beton, podna ploča (debljine 100 mm) lokalno (Filipini) 445.2 m³ Kompozitna podna ploča (usklađena sa čeličnim palubama, pokrivajući prostor za skladište 12 raspona)	C35 beton, podna ploča (debljine 100 mm)	lokalno (Filipini)	445.2 m³	Kompozitna podna ploča (usklađena sa čeličnim podovima)



A4: Osnovna konkurentnost i ponuda vrijednosti

4.1 Strukturne i funkcionalne prednosti

Usklađenost sa lokalnim standardima: Potpuno u skladu sa PBC 2015, prilagođavajući se tajfunskom, seizmičkom i{1}}okruženju Manile sa visokim{1}}okruženjem, osiguravajući pravnu i strukturnu sigurnost.

Dvostruka-funkcionalna integracija: Razumna podjela komercijalnih i skladišnih prostora, sa nezavisnom vertikalnom cirkulacijom i prilagođenim objektima (teretni lift, čelične stepenice) koji zadovoljavaju različite potrebe upotrebe.

Visoka efikasnost gradnje: Komponente čelične konstrukcije (CBC isporuka) se fabrički prefabrikuju, sa-montažom na licu mjesta, smanjujući period izgradnje za 30% u poređenju sa tradicionalnim betonskim konstrukcijama. Lokalna nabavka betonskih zidova smanjuje troškove transporta.



4.2 Prednosti CBC lanca snabdevanja

One{0}}Prilagođeno rješenje: CBC obezbeđuje osnovne komponente (čelična konstrukcija, EPS paneli, prozori, lift, stepeništa) sa jedinstvenom kontrolom kvaliteta, izbegavajući probleme kompatibilnosti između različitih dobavljača.

Antikorozivnost i izdržljivost: Sve čelične komponente (450 tona H-čelika, 55 tona grede, 15 tona nosača) usvajaju AZ150 pocinčavanje + tretman boje, osiguravajući dovoljan višak nosivosti-za skladištenje od 12 raspona i životni vijek dizajna od preko 50 godina, prilagođavajući se okruženju Manile.

Optimizacija troškova: Kombinovanje CBC-jevog međunarodnog lanca snabdevanja sa lokalnim filipinskim materijalima (beton) balansira trošak i kvalitet, poboljšavajući -efektivnost projekta.



4.3 Operativne prednosti

{0}}Ušteda energije i zaštita životne sredine: 50 mm EPS sendvič paneli smanjuju potrošnju energije za klimatizaciju, a čelične komponente se mogu reciklirati, u skladu sa ekološkom politikom Filipina.

Jednostavno održavanje: EPS paneli i komponente od pocinkovanog čelika imaju dobru otpornost na vremenske uslove i ne zahtevaju veliko održavanje u roku od 20 godina; CBC pruža postprodajne usluge za osnovne objekte (lift, stepeništa).



A5: Analiza prilagođavanja tržišta (Okeanija, Jugoistočna Azija, Južna Amerika)

Glavna tržišta CBC-a pokrivaju Okeaniju (Papua Nova Gvineja, Fidži), jugoistočnu Aziju (Indonezija, Vijetnam) i Južnu Ameriku (Čile, Peru). Ovaj dizajn čelične konstrukcije za mješovitu{1}}uporabu ima snažnu skalabilnost i može se prilagoditi različitim tržištima kroz ciljane modifikacije, usklađujući se sa CBC-ovim pozicioniranjem proizvoda "prilagođavanje, izdržljivost i usluga na jednom{2}} mjestu".

Market Region	Ključne ekološke/standardne karakteristike	Nivo prilagodljivosti	Tačke adaptacije jezgra
Okeanija (Papua Nova Gvineja)	Klima tropskih prašuma, visoka vlažnost, seizmički intenzitet 6-7 stepeni, lokalni nedostatak betona	Visoko	Čelična konstrukcija je pogodna za područja sa nedovoljno lokalnog betona; poboljšati antikorozivni tretman (dvostruko pocinčavanje); zamijenite betonske zidove sa CBC-isporučenim EPS panelima.
Jugoistočna Azija (Indonezija, Vijetnam)	Tropska monsunska klima, sklona tajfunima-, visoka temperatura, lokalni građevinski propisi slični PBC-u	Vrlo visoko	Manje modifikacije dizajna opterećenja vjetrom (Indonezija 4,0 kN/㎡); zadržati lokalne zalihe betona; optimizirati veličinu prozora kako bi odgovarala lokalnoj arhitektonskoj estetici.
Južna Amerika (Čile, Peru)	Čile: Niska temperatura, seizmički intenzitet od 8 stepeni; Peru: Obalni slani sprej, seizmički intenzitet od 7 stepeni	Srednje{0}}Visoka	Poboljšati seizmičko ojačanje (dodati ekscentrične upornice, povećati gustinu potpore za raspored raspona od 12-); zamijeniti EPS panele sa 75 mm kamenom vunom (niska temperatura u Čileu); dvostruki antikorozivni tretman (Peru obalni) za sve čelične komponente (H-čelik, grede, nosači).
Evropa (Južna Evropa: Španija)	Mediteranska klima, strogi{0}}standardi uštede energije, stepen otpornosti na vatru veći ili jednak A2	Srednje	Zamijenite EPS panele sa vatro-otpornim pločama od kamene vune; optimizirati sistem izolacije kako bi zadovoljio ENERGY STAR; koristiti lokalne betonske i kamene materijale za komercijalne prostore.



A6:-Plan optimizacije za tržište

6.1 Modifikacije za Oceaniju (Papua Nova Gvineja)

Podešavanje materijala: Zamijenite lokalne betonske zidove sa CBC-isporučenim 75mm EPS sendvič panelima (prilagodite se nedovoljnoj lokalnoj opskrbi betonom); sve čelične komponente imaju dvostruko pocinčavanje (AZ200) + epoksidna boja kako bi se poboljšala zaštita od-korozije u-okruženju visoke vlažnosti u prašumi.

Strukturna optimizacija: Povećajte gustinu vjetara (opterećenje vjetrom 3,8kN/㎡) kako biste se prilagodili lokalnim tropskim olujama; prilagodite dizajn stepeništa čeličnoj-betonskoj kompozitnoj strukturi za bolju izdržljivost.

Adaptacija objekta: Opremiti skladište vodootpornim ventilatorima za smanjenje vlažnosti u zatvorenom prostoru; zamijenite staklene prozore kaljenim staklom-otpornim na udarce (prilagodite se čestim kišama).



6.2 Modifikacije za jugoistočnu Aziju (Indonezija)

Adaptacija opterećenja vjetrom: Podesite projektnu vrijednost opterećenja vjetrom na 4,0 kN/㎡ (intenzitet tajfuna u Indoneziji); povećajte stepen otpornosti staklenih prozora na vjetar na 10 i koristite trake za stezanje protiv vjetra za EPS panele.

{0}}Optimizacija uštede energije: Zamijenite EPS panele od 50 mm sa 60 mm poliuretanskim sendvič panelima (bolja toplotna izolacija pri visokim temperaturama); dodajte strehe za suncobran izvan prozora kako biste smanjili sunčevo zračenje.

Podešavanje lokalizacije: Zadržavanje lokalne ponude betona (Indonezija ima zrelu betonsku industriju); prilagodite raspored komercijalnog prostora tako da odgovara lokalnim poslovnim navikama (dodajte vanjske terase).



6.3 Modifikacije za Južnu Ameriku (Čile)

Podešavanje seizmičke i toplinske izolacije: Nadogradite seizmički dizajn na intenzitet od 8 stupnjeva, dodajte vertikalne smicajuće zidove od čelične ploče; zamijenite EPS panele od 50 mm sa pločama od kamene vune od 75 mm (prilagođeno niskoj temperaturi u Čileu, termička otpornost veća ili jednaka 4,5 (m²·K)/W).

Antikorozivno poboljšanje: Sve čelične komponente koriste vruće-pocinčavanje (AZ150) + dvostruku obradu poliuretanske boje kako bi se oduprle obalnom slanom spreju (za Peru) ili planinskoj vlazi (za Čile).

Dizajn krova: Podesite nagib krova sa dva nagiba-na 1:8 (obilne snježne padavine u Čileu) kako biste osigurali odvodnju snijega; za krov koristite ploče od kamene vune u boji -(bolja otpornost na vatru).



6.4 Modifikacije za južnu Evropu (Španija)

Fire & Energy{0}}Nadogradnja za uštedu energije: Zamijenite EPS panele sa A2-vatrootpornim-sendvič panelima od kamene vune; koristite nisko-E šuplje staklo za prozore kako biste ispunili evropske standarde za uštedu energije (toplotna propusnost manja ili jednaka 2,0 W/(㎡·K)).

Arhitektonska estetika: Zamijenite betonske zidove poslovnog prostora lokalnim betonskim zidovima-obloženim kamenom; prilagoditi stil prozora prozorima s krilima (odgovara mediteranskom arhitektonskom stilu).

Strukturno prilagođavanje: Smanjiti visinu poda skladišta na 8,0m (Evropski standardi prostora); podesite razmak raspona na 7,5 m (optimizirajte 12 raspona do 11 raspona za lokalne potrebe); optimizirajte profil čeličnog okvira na H300×150×6×9 i uskladite dozu grede/podrška u skladu s tim (smanjite na 48 tona greda, 13 tona nosača).



A7: Osnovni zaključak i potencijal promocije

Ovaj kompleks čelične konstrukcije mješovite{0}}namijene, dizajniran za Manilu, Filipini, u potpunosti je usklađen sa PBC 2015 i prilagođava se lokalnim klimatskim i geološkim uslovima. Integracijom CBC-ovih montažnih čeličnih komponenti sa lokalnim betonskim materijalima, projekat balansira sigurnost konstrukcije, efikasnost izgradnje i isplativost-, demonstrirajući očigledne konkurentske prednosti na filipinskom tržištu.

U smislu širenja tržišta, dizajn ima snažnu skalabilnost i može se brzo prilagoditi glavnim tržištima CBC-a (Okeanija, Jugoistočna Azija, Južna Amerika) kroz ciljane modifikacije (anti-korozivna, seizmička, toplinska izolacija, zamjena materijala). Naročito u jugoistočnoj Aziji i Okeaniji, gdje su klimatski uslovi i nivoi izgradnje slični na Filipinima, projekat se može promovirati kao osnovni proizvod uz minimalne izmjene. Uz globalni trend zelenih i montažnih zgrada, očekuje se da će ovaj dizajn postati ključni pokretač CBC-a da proširi međunarodno-tržište čeličnih konstrukcija mješovite namjene, dodatno jačajući svoju poziciju u globalnom lancu nabavke.
