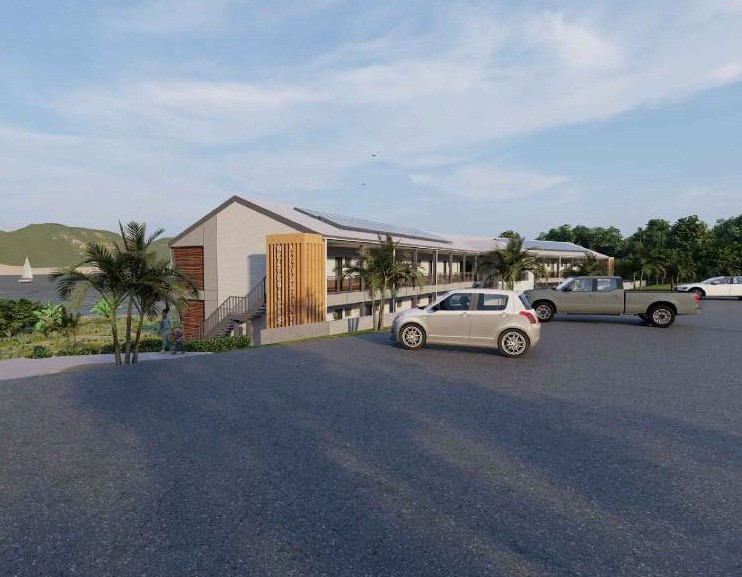

Strukturni dizajn i lista materijala za dvospratne montažne hotele za brazilskog klijenta
Osnovna dimenzija: širina zgrade=15m (6m dubina prostorije × 2 + 3m centralni hodnik), ukupno 80 soba (40/sprat, 20/strana), 3 čelična stepeništa (dva kraja + centar)
Proračun težine CBC čelične konstrukcije (Q355/235B, prilagođeni H profil/vruće pocinčano) i potpuna lista materijala su dati u nastavku, sa jasno označenom težinom čelika i ukupnom potrošnjom.
Uvod u proizvod
Dvo-Konstruktivni dizajn hotela i lista materijala za brazilskog klijenta
Osnovna dimenzija:Širina zgrade=15m(6m dubine prostorije × 2 + 3m centralnog hodnika), ukupno 80 soba (40/sprat, 20/strana), 3 čelična stepeništa (dva kraja + centar), sve ostale prostorne/materijalne specifikacije ostaju nepromijenjene.
CBC čelična konstrukcijaizračunavanje težine (Q355/235B, prilagođeni H profil kompanije CBC/vruće pocinčano) i potpuna lista materijala dati su u nastavku, sasva težina čelika i ukupna potrošnjajasno označeno.
1. Osnovne dimenzije zgrade
Ukupno spratova: 2 (GF + 1F)
Dužina zgrade: 83 m (20 soba × 4 m po sobi, bez prepusta za proračun konstrukcije)
Širina zgrade: 15m (6m soba D × 2 + 3m hodnik W)
Visina poda: 3m/kat;
Ukupna visina (bez krova): 6m
Prostorija: 4m(Š)×6m(D)×3m(V) ×80 jedinica;
Koridor: 3m(Š)×83m(D)×3m(V) ×2 sprata
Stepenište: 3 kompleta, 1,2m(Š)×3m(V) svaki, čelična konstrukcija (18 stepenica/komplet)
2. CBC čelična konstrukcija - pune specifikacije, kalkulacija količine i težine
Sve čelične komponente suCBC prilagođen na osnovu detaljnih zahtjeva projekta, vruće pocinčano protiv korozije (u skladu sa brazilskim NBR standardom), težina izračunata prema stvarnoj teoretskoj zapremini i gustini čelika (7850 kg/m³).
2.1 Čelična konstrukcija jezgra (označena težina)
|
Opis materijala |
Specifikacija |
Količina |
Jedinica |
Single Weight |
Ukupna težina |
Ukupna potrošnja (kg) |
|
Stub (CBC prilagođena H{0}}greda) |
H300×250×9×14, 6m H |
576 |
m |
76,15 kg/m |
456,9 kg/kom |
43862 |
|
Podna greda (H-greda proizvedena CBC) |
H300×200×8×12/H250×150×7×9 |
662+332 |
m |
56,52/34,93 kg/m |
|
49013 |
|
Krovna greda (CBC proizvedena H{0}}greda) |
H200×100×5.5×8,15m W |
42 |
Komadi |
17,23 kg/m |
258,45 kg/kom |
10854.9 |
|
Rubni kanal koridora |
C120×50×5.5, 83m L |
4 |
Komadi |
10,2 kg/m |
846,6 kg/kom |
3386.4 |
|
Horizontalno učvršćivanje (ugao) |
L50×5, kroj po narudžbi |
2800 |
Meters |
3,77 kg/m |
- |
10556 |
|
Vertikalno učvršćivanje (ugao) |
L50×5, kroj po narudžbi |
960 |
Meters |
3,77 kg/m |
- |
3619.2 |
|
Čelična stubišna konstrukcija |
CBC prilagođeni čelik |
3 |
Setovi |
- |
850 kg/set |
2550 |
|
Podovi od pocinkovanog čelika |
1mm, trapezoidni |
1245 |
m² |
11,2 kg/m² |
- |
13944 |
|
Connection Plate |
16 mm debljine, Q235B |
1200 |
Komadi |
1,8 kg/kom |
- |
2160 |
|
Vijak velike čvrstoće M20×80 |
Ugljični čelik, pocinčan |
4800 |
Komadi |
0,22 kg/kom |
- |
1056 |
|
Anker vijak M24×300 |
Ugljični čelik, pocinčan |
384 |
Komadi |
0,85 kg/kom |
- |
326.4 |
2.2 Sažetak ukupne težine čelične konstrukcije
Ukupna potrošnja čelika (brend CBC)=140270 kg ≈ 140,0 tona
(Uključujući sve grede/stubove/ukrućenje/palube/stepeništa/pričvršćivače)
3. Potpuna detaljna lista materijala (revidirana za 15m širine, sve količine)
3.1 Zidni i krovni materijali
|
Opis materijala |
Specifikacija |
Količina |
Jedinica |
|
AAC panel (vanjski zid) |
100mm, 600×2400mm, vatrootporni |
2184 |
m² |
|
AAC panel (unutrašnji zid) |
100mm, 600×2400mm, zvučno izolovan |
3264 |
m² |
|
AAC malter (instalacija) |
M5 cementni malter |
75 |
m³ |
|
Čelični crijep u boji (krov) |
0,5 mm PVDF premaz |
1360 |
m² |
|
Izolacija staklenom vunom (krov) |
100mm, 48kg/m³, vatrootporan |
1360 |
m² |
|
Vodootporna podloga za krov |
0,4mm polietilenska folija |
1360 |
m² |
|
Gipsane ploče (plafon) |
12,5 mm, otporan na vatru |
2656 |
m² |
|
Pocinčana stropna kobilica |
U50×19×0.5 |
5312 |
Meters |
|
Stropni spojni elementi |
Pocinčani čelik |
8000 |
Komadi |
3.2 Oprema za sobe i kupatila (80 soba, kompletan set)
|
Opis materijala |
Specifikacija |
Količina |
Jedinica |
|
Keramička kupaonska ispraznost |
Umivaonik + PVC orman |
80 |
Setovi |
|
Podni -toalet sa duplim-ispiranjem |
Keramika,{0}}ušteda vode |
80 |
Komadi |
|
Integrirana tuš soba |
2m×2m, kaljeno staklo+aluminijum |
80 |
Setovi |
|
Prozor kupatila |
Aluminijumski ram, 60×40cm, kaljeno staklo |
80 |
Komadi |
|
Room Window |
Aluminijumski ram, 2×1.6m, duplo{2}}ostakljen |
80 |
Komadi |
|
Sobna vrata od punog drveta |
90×210cm, čelični okvir |
80 |
Komadi |
|
Staklena vrata kupatila |
80×210cm, mat staklo |
80 |
Komadi |
|
Okov za vrata od nerđajućeg čelika |
Ručka + brava + šarka |
320 |
Setovi |
|
Sobne vinilne podove |
2mm, otporan-na habanje |
1536 |
m² |
|
Protivklizna pločica za kupatilo |
600×600mm, keramika |
320 |
m² |
|
Zidne pločice za kupatilo |
300×600mm, keramika (puna visina) |
1024 |
m² |
|
Ljepilo za pločice i malter |
Keramičke pločice specijalne |
45 |
m³ |
3.3 Vodovodni sistem (potpuno hidraulički, topla/hladna voda + drenaža)
|
Opis materijala |
Specifikacija |
Količina |
Jedinica |
|
PVC cijev za hladnu vodu |
DN20, hrana{1}} |
4800 |
Meters |
|
PVC cev za toplu vodu |
DN20, otporan na{1}}toplinu |
2400 |
Metri |
|
PVC odvodna cijev za toalet |
DN110, visoka čvrstoća |
1200 |
Metri |
|
PVC odvodna cijev za sudoper/tuš |
DN50, visoka čvrstoća |
1800 |
Meters |
|
Fitingi za cijevi (DN20/50/110) |
Koleno/Te/spojnica/kap |
3600 |
Komadi |
|
Digitalni vodomjer |
DN20, brazilski standard |
80 |
Komadi |
|
Cirkulaciona pumpa za toplu vodu |
1,5kW, 3m³/h |
4 |
Setovi |
|
Električni bojler |
50L,{1}}ušteda energije |
80 |
Komadi |
|
Vodootporna membrana za kupatilo |
1,5 mm poliuretan |
384 |
m² |
|
Kanalizacijski šaht |
Beton, DN300 |
6 |
Komadi |
|
Traka za zaustavljanje vode |
Guma, za ivice kupatila |
1280 |
Meters |
|
Kutni ventil/mješalica za tuš |
Nerđajući čelik |
320 |
Komadi |
|
Slavina za sudoper |
Nerđajući čelik, hladno/vruće |
80 |
Komadi |
3.4 Električni sistem (usklađen sa brazilskim NBR 5410)
|
Opis materijala |
Specifikacija |
Količina |
Jedinica |
|
bakarni kabl (rasvjeta) |
BV2.5mm², PVC izolacija |
19200 |
Meters |
|
bakreni kabl (napajanje) |
BV4mm², PVC izolacija |
12000 |
Meters |
|
bakarni kabl (AC) |
BV6mm², PVC izolacija |
7200 |
Meters |
|
Pocinčani PVC nosač kablova |
100×50mm |
480 |
Meters |
|
Glavna distributivna kutija |
120A, diferencijalna strujna zaštita |
1 |
Komad |
|
Filijala za distribuciju |
80A, po sobi |
80 |
Komadi |
|
Jednopolni{0}}prekidač za svjetlo |
16A, plastika |
240 |
Komadi |
|
Utičnica sa 5 rupa |
10A, vodootporan (kupatilo) |
640 |
Komadi |
|
12W LED downlight |
Toplo bijela, udubljena |
320 |
Komadi |
|
8-inčni ispušni ventilator za kupatilo |
30W, tih |
80 |
Komadi |
|
1.5HP Split{1}}tip AC |
Inverter,{0}}ušteda energije |
80 |
Setovi |
|
Detektor dima (požarni alarm) |
Fotoelektrični |
160 |
Komadi |
|
Svjetlo za hitne slučajeve |
3W, na baterije- |
40 |
Komadi |
|
Glavni prekidač |
100A, diferencijalna strujna zaštita |
1 |
Komad |
|
Obujmice za kablove |
Najlon/čelik |
10000 |
Komadi |
3.5 Beton i armatura (izlivena podna ploča-na- mjesto)
|
Opis materijala |
Specifikacija |
Količina |
Jedinica |
|
C30 Gotova{1}}mješavina Beton |
Za ploču 2. sprata (120mm) |
149.04 |
m³ |
|
HRB400 armaturni čelik |
Φ12@200, za mrežu ploča |
5760 |
kg |
|
Čelična žica za vezivanje |
22# pocinkovano |
120 |
kg |
|
Sredstvo za odvajanje betona |
Na vodenoj{0}} bazi |
20 |
Litara |
3.6 Razni i završni materijali
|
Opis materijala |
Specifikacija |
Količina |
Jedinica |
|
Čelična konstrukcija Vruće pocinčavanje |
Hot dip |
300 |
Litara |
|
AAC zidna unutrašnja boja |
Mat lateks boja |
900 |
Litara |
|
AAC zidna vanjska boja |
Akril{0}}otporan na vremenske prilike |
600 |
Litara |
|
Silikonski zaptivač |
Otporan na{0}} vremenske prilike (prozor/vrata) |
600 |
Cijevi |
|
Ispuna dilatacionih fuga |
Poliuretan |
200 |
Litara |
|
Građevinsko ljepilo |
Za gipsane ploče/kobilicu |
150 |
Litara |
4. Ključne napomene o konstrukciji (Santos, Brazil Adaptacija)
čelična konstrukcija: Sve CBC čelične komponente su fabrički prefabrikovane, pocinkovane za otpornost na obalnu koroziju (morska klima Santosa); na-montažu na licu mjesta sa-vijcima visoke čvrstoće (bez zavarivanja za glavni okvir).
Čelični podovi i beton: 1 mm pocinčana podna obloga pričvršćena vijcima za samobušenje (manji ili jednak razmaku od 300 mm); Stvrdnjavanje betona C30 Veće ili jednako 7 dana, tlačna čvrstoća veća ili jednaka 20 MPa prije primjene opterećenja.
Instalacija AAC panela: Koristite CBC posebne čelične konektore; tolerancija vertikalnosti manja ili jednaka 3 mm/m, horizontalna tolerancija manja ili jednaka 2 mm/m; zabrtviti sve spojeve silikonskim zaptivačem za zvučnu/vodoizolaciju.
MEP Compliance: Ispitivanje pritiska vodovoda (0,6 MPa, 30 minuta bez curenja); električne instalacije u potpunosti usklađene saBrazilski NBR 5410; sva električna oprema sa INMETRO sertifikatom.
Krov i hidroizolacija: 100mm staklena vuna za toplotnu izolaciju (Santos visoka temperatura/vlažnost); krovna vodootporna podloga preklopljena Veća ili jednaka 150 mm; Hidroizolacija kupatila testirana 24h uranjanjem u vodu.
